Additive Fertigung in der Elektronikindustrie

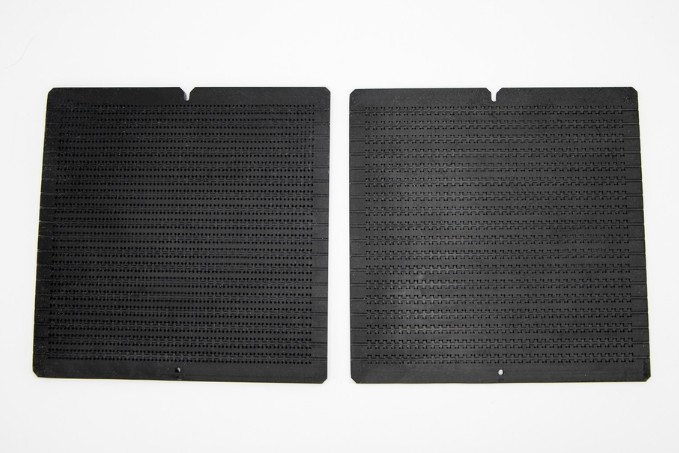

Formula 1B ist ein starres, elektrostatisch ableitfähiges Photopolymer-Resin. Es basiert auf einer Urethan-Methacrylat-Basis, die eine stabile Dispersion vereinzelter, funktionalisierter Kohlenstoffnanoröhrchen (D'Func) enthält, um einen gleichmäßigen Oberflächenwiderstand zu gewährleisten und mechanische Kerneigenschaften wie Zugfestigkeit, Biegefestigkeit und Schlagzähigkeit zu optimieren. Formula 1B bietet eine Kombination von Eigenschaften, die es besonders für ESD-sichere Elektronikanwendungen prädestiniert.

Es liefert einen Oberflächenwiderstand im Bereich von 10⁶–10⁷ Ω und gewährleistet eine isotrope elektrostatische Entladung in alle Richtungen, wodurch die Anisotropie-Probleme herkömmlicher, kohlenstoffgefüllter Harze überwunden werden. Das Material weist zudem eine hervorragende chemische Beständigkeit gegenüber Lösungsmitteln, Kraftstoffen und Reinigungsmitteln sowie eine hohe Maßhaltigkeit auf, was es ideal für Bauteile mit engen Toleranzen macht. Die robusten mechanischen Eigenschaften, einschließlich Steifigkeit und Schlagzähigkeit, kombiniert mit einer glatten Oberflächengüte, unterstützen die Fertigung präziser Baugruppen und Gehäuse.

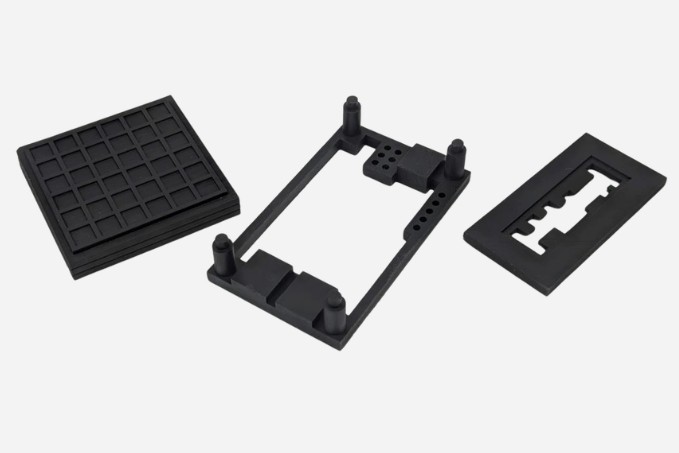

C-Lite® ist ein hochtemperaturbeständiges, elektrostatisch ableitfähiges Photopolymer-Resin, das eine stabile Dispersion vereinzelter, funktionalisierter Kohlenstoffnanoröhrchen (D'Func) enthält, um gleichmäßige ESD-Eigenschaften zu garantieren.

Die daraus gefertigten Bauteile halten extremen Betriebstemperaturen von bis zu 250 °C stand. Das Material bietet eine vollkommen isotrope ESD-Leistung mit einem Oberflächenwiderstand im Bereich von 10⁶–10⁷ Ω, was eine gleichmäßige statische Ableitung in alle Richtungen sicherstellt. Es unterstützt hohe Einsatztemperaturen bis 250 °C und eignet sich damit für anspruchsvolle Elektronikanwendungen. Darüber hinaus liefert es eine hervorragende Oberflächenqualität mit feiner Detailauflösung, ideal für Präzisionskomponenten und Baugruppen. Außerdem ist es non-outgassing und hat erfolgreich die NASA ASTM E595-77/84/90 Outgassing-Tests bestanden.

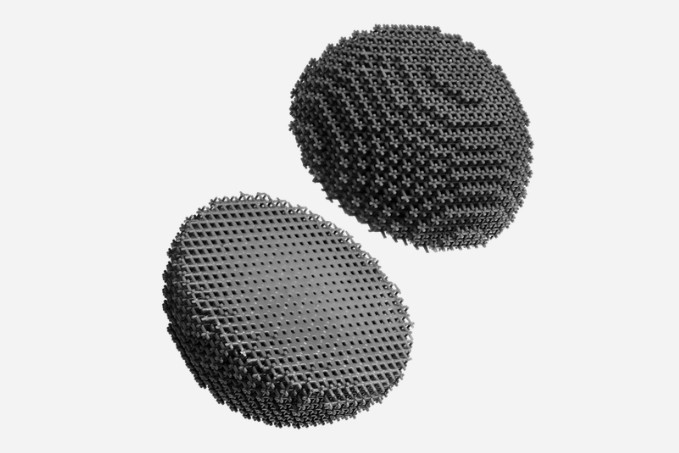

ATARU™ wurde für außergewöhnliche Hochtemperaturbeständigkeit und Haltbarkeit entwickelt. ATARU™ bietet zudem eine hervorragende Oberflächenqualität und einen extrem niedrigen dielektrischen Verlust. Das Material zeigt robuste mechanische Eigenschaften, die Steifigkeit und Haltbarkeit für präzise elektronische Komponenten gewährleisten. Es zeichnet sich durch ultra-niedrige dielektrische Verluste aus, wobei die Df- und Dk-Werte bis zu einer Frequenz von 40 GHz minimal bleiben. Dies macht es ideal für Hochfrequenzanwendungen, bei denen die Signalintegrität von entscheidender Bedeutung ist.

Die thermischen Eigenschaften umfassen eine Wärmeleitfähigkeit von 0,28–0,31 W/m·K (25–100 °C) und eine spezifische Wärmekapazität von 0,97–1,5 J/g·K, was ein effizientes Thermomanagement in Elektronikbaugruppen unterstützt. Die thermische Leistung ist herausragend, mit einer Glasübergangstemperatur (Tg) und einer Wärmeformbeständigkeit (HDT) von über 300 °C (geprüft nach IPC-TM-650 und ISO 75-2).

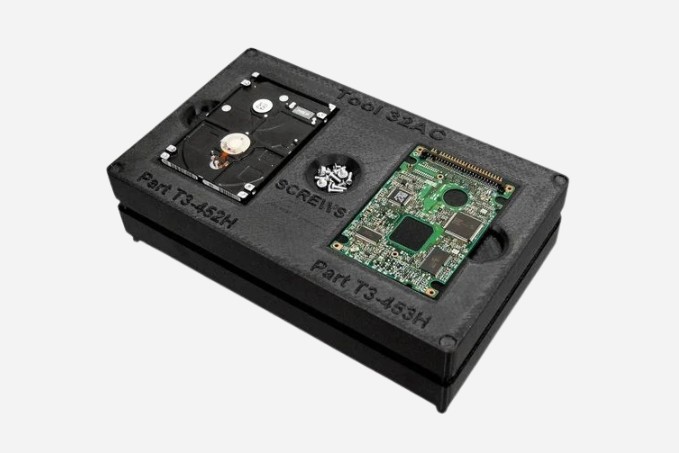

Stratasys® ABS-ESD7 ist ein elektrostatisch ableitfähiges ABS-Thermoplast, das für den FDM-3D-Druck entwickelt wurde. Es ermöglicht die Herstellung großer, maßhaltige Bauteile, die statische Aufladungen sicher ableiten – ideal für Elektronikfertigungen und die Produktion elektronischer Erzeugnisse. ABS-ESD7 basiert auf Standard-ABS, ist jedoch mit Kohlenstoff modifiziert, um einen kontrollierten Oberflächen- und spezifischen Durchgangswiderstand zu gewährleisten, während die typische Festigkeit und Steifigkeit von ABS erhalten bleiben.

as Material ist für Fortus-/FDM-Systeme verfügbar und eignet sich für Anwendungen wie Vorrichtungen, Halterungen, Gehäuse und Handhabungsgeräte für Leiterplatten, Elektronikbaugruppen, Geräte oder Prozesse mit Pulver- und Staubentwicklung. Der spezifische Durchgangswiderstand von ABS-ESD7 liegt etwa zwischen 10⁴ und 10⁹ Ω·cm und ordnet sich damit klar in die ESD-sichere Kategorie ein – weder vollständig isolierend noch vollständig leitfähig.

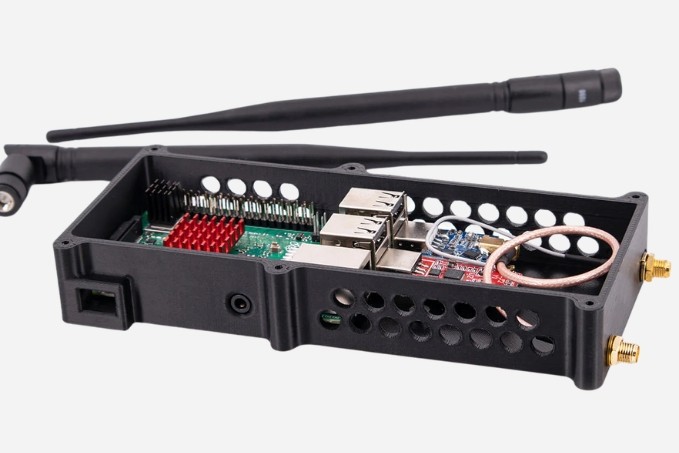

3DXtech® TPU ESD ist ein technisches thermoplastisches Polyurethan-Elastomer, das aufgrund seiner Kombination aus exzellenter Flexibilität, einfacher Druckbarkeit, chemischer Beständigkeit und hoher Zähigkeit ausgewählt wurde. Das Filament ist so formuliert, dass es eine ESD-sichere elektrische Leitfähigkeit mit einem Ziel-Oberflächenwiderstand von 10²–10³ Ω bietet.

Für die Elektronikindustrie macht dies das Material überall dort zur idealen Wahl, wo elektrostatische Entladungen eine Gefahr für sensible Bauteile darstellen. ESD-sichere Werkstoffe sind unerlässlich, um empfindliche Elektronik zu schützen, die Einhaltung von Industrienormen zu gewährleisten und geschäftskritische Komponenten in Sektoren wie der Luft- und Raumfahrt, der Verteidigung und der Automobilindustrie abzusichern – während sie gleichzeitig Risiken in Hochrisikobereichen wie der Öl- und Gasindustrie minimieren.

Was diesen Werkstoff von starren ESD-Alternativen unterscheidet, ist seine Flexibilität. Zu den Hauptvorteilen gehören eine hohe Bruchdehnung von über 300 %, eine semi-flexible Härte von Shore 90A, eine hervorragende Schichthaftung, eine exzellente Dauerfestigkeit, eine geringe Feuchtigkeitsaufnahme und die Fähigkeit, die Flexibilität selbst bei niedrigen Temperaturen beizubehalten. Dadurch eignet es sich hervorragend für Kabelmanagementschläuche, flexible Gehäuse, Schutzabdeckungen, Dichtungen und Bauteilträger in Elektronik-Montagelinien.
