ESD-veilig
In omgevingen waar een enkele statische ontlading kostbare schade kan veroorzaken, is regelgeving van cruciaal belang. Gecontroleerde dissipatie, materiaalconsistentie en compromisloze betrouwbaarheid maken ESD-veilig 3D-printen essentieel voor gevoelige omgevingen, van prototype tot eindgebruikscomponent.
Voordelen
Slimmere onderdelen, minder beperkingen.
Vorm ESD-veilige onderdelen precies om uw heen proces, en niet andersom. Van PCB-trays die uw specifieke wensen volgen bordoverzicht tot mallen, armaturen en behuizingen afgestemd op uw apparaten, elk contour, uitsparing en contactpunt aangepast worden aan uw lijn.
Creëer ESD-veilige prototypes, faciliterend snellere ontwerpherzieningen en vorderingen. Dit verkort de tijd het duurt voordat ESD-gevoelige apparaten in werking treden verkoop door het product te versnellen ontwikkelingscyclus.
Produceer complexe PCB-trays, mallen, armaturen en conforme behuizingen met geïntegreerde kanalen, interne routing, en lichtgewicht roosterstructuren die combineren mechanische stabiliteit met gecontroleerde statische dissipatie. Samen, deze mogelijkheden maken maatwerk mogelijk ESD-veilige oplossingen van beschermende verpakking tot productiegereedschap.
Mogelijkheden

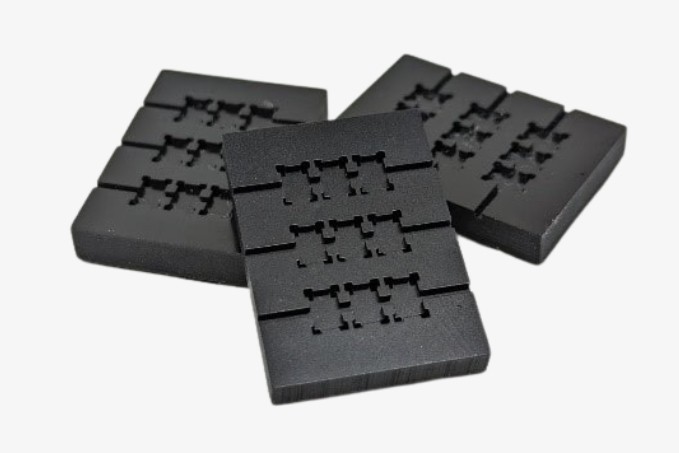

ESD-veilige materialen worden veel gebruikt voor op maat gemaakte PCB-trays, componentorganizers en inlays die boards veilig verplaatsen tussen assemblage, testen en verpakken zonder het risico van statische schade. Voorbeeld: stapelbare, gelabelde trays voor SMT-lijnen, elk afgestemd op een specifiek bordoverzicht en connectorindeling, zodat operators met vertrouwen gevoelige elektronica kunnen hanteren.
In montage- en teststations houden ESD-veilige mallen en armaturen apparaten op hun plaats en zorgen ze voor gecontroleerde statische dissipatie op alle contactpunten. Voorbeeld: een op maat gemaakt testopstelling die een handheld-apparaat nauwkeurig positioneert, kabelbeheerkanalen integreert en ervoor zorgt dat eventuele lading op de behuizing veilig wordt afgevoerd tijdens flitsen, kalibratie of functionele tests.
Er worden ESD-veilige materialen gebruikt voor werkbankaccessoires, apparatuurbehuizingen en beschermhoezen in EPA (ESD beschermde gebieden). Voorbeeld: op maat gemaakte gereedschapshouders, instrumentbehuizingen of scannerbeugels die rechtstreeks op productielijnen worden bevestigd, waardoor ergonomische positionering wordt gecombineerd met veilige verwijdering van statische elektriciteit, overal waar operators met gevoelige elektronica omgaan.
Materialen
Formula1B is een stijve, statisch dissipatieve fotopolymeerhars. Het maakt gebruik van een urethaanmethacrylaatbasis die een stabiele dispersie van discrete gefunctionaliseerde koolstofnanobuisjes (D'Func) bevat om een consistente oppervlakteweerstand te verkrijgen en belangrijke mechanische prestatie-eigenschappen zoals treksterkte, buigsterkte en slagvastheid te verbeteren.
Het levert een isotrope oppervlakteweerstand van 10^6 tot 10^7 Ω, waardoor een uniforme statische dissipatie over alle assen mogelijk is zonder koolstofverlies of defecten aan de z-as. Belangrijke mechanische eigenschappen zijn onder meer een treksterkte van 95 MPa, Young's modulus van 3300 MPa, rek bij breuk van 5,3% en slagsterkte van 22 J/m.
In combinatie met Formula1B levert de Nexa3D® XiP Pro een hoogwaardige oplossing voor het produceren van stijve, isotrope, ESD-veilige componenten zoals mallen, armaturen en dragers met uitzonderlijke details en nauwkeurigheid. De XiP Pro is een industriële 3D-printer van de volgende generatie, die het grootste bouwvolume, de hoogste printsnelheid en de hoogste doorvoer in zijn klasse biedt tegen lage bedrijfskosten. Het moderne, op LCD gebaseerde BTW-fotopolymerisatieproces, met gepatenteerde Lubricant Sublayer Photocuring (LSPc)-technologie.
Materialen
Printbaar met
C-Lite® is een statisch dissipatieve fotopolymeerhars voor hoge temperaturen, geformuleerd met een stabiele dispersie van discrete gefunctionaliseerde koolstofnanobuisjes (D'Func) om betrouwbare prestaties op het gebied van elektrostatische ontlading (ESD) te leveren. Geprinte componenten zijn bestand tegen bedrijfstemperaturen tot 250°C, vertonen een uitstekende oppervlakteafwerking en fijne details en hebben de ontgassingstesten van NASA ASTM E595-77/84/90 doorstaan. Met isotrope ESD-prestaties van 10⁶–10⁷Ω is C-Lite® ideaal voor veeleisende toepassingen in de elektronica, halfgeleiderproductie en de auto-industrie.
In combinatie met de Nexa3D® XiP Pro, een industriële harsprinter met hoge verwerkingscapaciteit en LSPc-technologie (Lubricant Sublayer Photo-curing), maakt C-Lite® de productie van grote, nauwkeurige en ESD-veilige onderdelen snel en consistent mogelijk. De 7K LCD-optiek, het open materiaalplatform en het uitgebreide bouwvolume van de XiP Pro ondersteunen schaalbare productie met snelheden tot 24 cm/uur met een resolutie van 46 µm, waardoor het een uitstekende oplossing is voor duurzame, hittebestendige componenten in professionele en industriële omgevingen.
Materialen
Printbaar met
ABS-ESD7 (Acrylnitril-Butadien-Styrol ESD7) is een op ABS gebaseerd thermoplastisch filament dat is ontworpen om statische elektriciteit veilig af te voeren. Het helpt de opbouw van lading, elektrostatische ontlading en het aantrekken van stof of deeltjes te voorkomen, terwijl het een treksterkte van 36 MPa, een buigsterkte van 61 MPa en een warmteafbuigtemperatuur van 82 °C biedt. Dit maakt het zeer geschikt voor prototypes, elektronische dragers, armaturen en andere elektrostatisch gevoelige onderdelen.
Samen met de Stratasys® F900™, een FDM® 3D-printer van productiekwaliteit, maakt ABS-ESD7 de productie met hoge doorvoer van grote, robuuste onderdelen mogelijk. De F900™ biedt het grootste bouwvolume in zijn klasse – 914 × 610 × 914 mm (36 × 24 × 36 inch) – en ondersteunt laagresoluties van 0,127 tot 0,508 mm, waardoor hij zeer geschikt is voor het produceren van mallen, opspanningen, gereedschappen en eindgebruikscomponenten met zowel precisie als duurzaamheid.
Materialen
Antero™ 840CN03 is een op PEKK gebaseerd, ESD-thermoplastisch materiaal dat een treksterkte van ~95 MPa, uitstekende hitte- en chemische bestendigheid, lage ontgassing en een lichtgewicht alternatief voor metaal biedt. Het print op FDM®-systemen met hoge temperaturen om op maat gemaakte onderdelen te produceren met consistente statische dissipatie-eigenschappen (oppervlakteweerstand ~10^4–10^9 Ω/sq) en betrouwbare chemische duurzaamheid.
Gecombineerd met de Stratasys® F900™, de ultieme 3D-productieprinter voor veeleisende productie, kunnen deze hoogwaardige onderdelen efficiënt en nauwkeurig worden geproduceerd. De F900™ beschikt over het grootste bouwplatform in zijn klasse, hoge herhaalbaarheid, maximale nauwkeurigheid en hoge doorvoer. Met een breed scala aan materialen om uit te kiezen – van hoogwaardige polymeren tot technische thermoplasten – maakt het de productie van duurzame, consistente en nauwkeurige componenten mogelijk. Krachtige besturingssoftware, een geïntegreerde camera, GrabCAD Print™, Insight™ en MTConnect optimaliseren de workflow, monitoren op betrouwbare wijze opdrachten en verhogen de efficiëntie van het productieproces.
Materialen
Forward AM Ultrasint® PA11 ESD is een biogebaseerd polyamide 11-poeder ontwikkeld voor poederbedfusieprocessen en biedt elektrostatische ontladingseigenschappen voor verbeterde procesveiligheid bij de omgang met gevoelige elektronica. Het van castorolie afkomstige nylon biedt een hoge treksterkte en elasticiteit, gecombineerd met een goede chemische bestendigheid en stabiele ESD-prestaties; typische treksterktes variëren van ongeveer 55-65 MPa, afhankelijk van de bouworiëntatie en conditionering, met iets lagere waarden in de geconditioneerde toestand. Onderdelen gemaakt van Ultrasint® PA11 ESD hebben een lagere oppervlakte- en volumeweerstand vergeleken met niet-gefunctionaliseerde PA11-poeders, waardoor elektrostatische ladingen efficiënt kunnen worden afgevoerd, terwijl de thermische eigenschappen gebruik in veeleisende technische toepassingen mogelijk maken. Typische toepassingen zijn onder meer functionele prototypes, behuizingen en elektronische componenten in ESD-gevoelige omgevingen.
Geprint op de Nexa3D® QLS 260, een productiviteitsgerichte SLS 3D-printer met een 60 W CO₂-laser, kan Ultrasint® PA11 ESD efficiënt op industriële schaal worden verwerkt. Het systeem is ontworpen voor korte cyclustijden en hoge doorvoer, ondersteunt een breed scala aan thermoplastische kunststoffen en andere poeders voor hoge temperaturen, en biedt een kostenefficiënte basis voor industriële SLS-productie dankzij de lage poederverversingssnelheid en een open materiaalplatform.
Materialen
Printbaar met
Use cases
Upload uw CAD-bestanden en ontvang direct een prijs, ondersteund door Europa’s toonaangevende dienstverlener in additieve manufacturing.
