ESD-sécurisé
Dans les environnements où une seule décharge électrostatique peut causer des dommages coûteux, la maîtrise est primordiale. Une dissipation contrôlée, une cohérence des matériaux et une fiabilité sans compromis font de l'impression 3D ESD-sécurisée un atout essentiel pour les environnements sensibles, du prototype à la pièce d'usage final.
Avantages
Des pièces plus intelligentes, moins de limites.
Façonnez les pièces sécurisées ESD exactement pour vos besoins, et non l’inverse. De Plateaux PCB qui suivent vos spécificités, contour de la carte, gabarits, systèmes de fixation et des boîtiers adaptés à vos appareils, l'ensemble des contours, la découpe et les points de contact peuvent être personnalisé pour votre ligne de production.
Créez des prototypes sécurisés ESD, facilitant des révisions de conception plus rapides et avancées. Cela réduit le temps il faut que les appareils sensibles à ESD continuent vente en accélérant le produit cycle de développement.
Produisez des plateaux de PCB complexes, des gabarits, des systèmes de fixations et des boîtiers conformes avec canaux intégrés, routage interne, et des structures en treillis légères qui combinent la stabilité mécanique à la dissipation statique contrôlée. Ensemble, ces capacités permettent des solutions de protection ESD sûres de l'emballage à l'outillage de production.
Possibilités
Les matériaux de protection ESD sont largement utilisés pour les plateaux PCB sur mesure, les organiseurs de composants et les inserts qui déplacent les cartes en toute sécurité pour l'assemblage, les tests et l'emballage sans risque de dommages statiques. Exemple : plateaux empilables et étiquetés pour les lignes SMT, chacun adapté au contour d'une carte et à la disposition des connecteurs, afin que les opérateurs manipulent l'électronique sensible en toute confiance.
Dans les postes d'assemblage et de test, les gabarits et fixations antistatiques maintiennent les appareils en place tout en assurant une dissipation statique contrôlée à chaque point de contact. Exemple : un banc de test sur mesure qui positionne précisément un appareil portable, intègre des passages de câbles et garantit que toute charge sur le boîtier est dissipée en toute sécurité lors du flashage, de l'étalonnage ou des tests fonctionnels.
Les matériaux de protection ESD servent aux accessoires d'établi, aux boîtiers d'équipement et aux capots de protection dans les zones protégées ESD (EPA). Exemple : porte-outils, boîtiers d'instruments ou supports de scanner fixés directement aux lignes de production, combinant positionnement ergonomique et évacuation statique sûre partout où les opérateurs manipulent l'électronique sensible.
Matériaux
Formula1B est une résine photopolymère rigide et dissipatrice d'électricité statique. Elle utilise une base d'uréthane méthacrylate qui comprend une dispersion stable de nanotubes de carbone fonctionnalisés discrets (D'Func) pour produire une résistance de surface constante et améliore les propriétés de performance mécaniques clés telles que la résistance à la traction, la résistance à la flexion et la résistance aux chocs.
Il offre une résistance de surface isotrope de 10^6 à 10^7 Ω, permettant une dissipation statique uniforme sur tous les axes sans perte de carbone ni défaillance de l'axe z. Les principales propriétés mécaniques sont ; une résistance à la traction de 95 MPa, un module d'Young de 3 300 MPa, un allongement à la rupture de 5,3 % et une résistance aux chocs de 22 J/m.
Associé à la Formula1B, le Nexa3D® XiP Pro offre une solution hautes performances pour produire des composants rigides, isotropes et résistants aux décharges électrostatiques, tels que des gabarits, des fixations et des supports, avec des détails et une précision exceptionnels. La XiP Pro est une imprimante 3D à résine industrielle de nouvelle génération, offrant le plus grand volume de construction, la vitesse d'impression la plus rapide et le débit le plus élevé de sa catégorie à de faibles coûts d'exploitation. Son processus moderne de photopolymérisation TVA basé sur un écran LCD, doté de la technologie brevetée de photodurcissement de sous-couche lubrifiante (LSPc).
Matériaux
Imprimable avec
C-Lite® est une résine photopolymère antistatique haute température formulée avec une dispersion stable de nanotubes de carbone fonctionnalisés discrets (D'Func) pour offrir des performances de décharge électrostatique (ESD) fiables. Les composants imprimés peuvent résister à des températures de service allant jusqu'à 250 °C, présentent une excellente finition de surface et des détails fins, et ont passé avec succès les tests de dégazage ASTM E595-77/84/90 de la NASA. Avec des performances ESD isotropes de 10⁶ à 10⁷Ω, C-Lite® est idéal pour les applications exigeantes dans l'électronique, la fabrication de semi-conducteurs et l'industrie automobile.
Lorsqu'elle est combinée à la Nexa3D® XiP Pro, une imprimante à résine industrielle à haut débit dotée de la technologie LSPc (Lubricant Sublayer Photo-durcissement), C-Lite® permet la production rapide et de pièces de grande taille, uniformes, précises et résistantes aux décharges électrostatiques. L'optique LCD 7K du XiP Pro, sa plate-forme à matériaux ouverts et son volume de fabrication expansif prennent en charge une production évolutive à des vitesses allant jusqu'à 24 cm/heure avec une résolution de 46 µm, ce qui en fait une excellente solution pour les composants durables et résistants à la chaleur dans les environnements professionnels et industriels.
Matériaux
Imprimable avec
ABS-ESD7 (Acrylnitril-Butadien-Styrol ESD7) est un filament thermoplastique à base d'ABS conçu pour dissiper en toute sécurité l'électricité statique. Il aide à prévenir l'accumulation de charges, les décharges électrostatiques et l'attraction de poussières ou de particules, tout en offrant une résistance à la traction de 36 MPa, une résistance à la flexion de 61 MPa et une température de déflexion thermique de 82 °C. Cela le rend bien adapté aux prototypes, supports électroniques, luminaires et autres pièces sensibles électrostatiquement.
Associé à la Stratasys® F900™, une imprimante 3D FDM® de production, l'ABS-ESD7 permet la fabrication à haut débit de pièces grandes et robustes. La F900™ offre le plus grand volume de fabrication de sa catégorie – 914 × 610 × 914 mm (36 × 24 × 36 pouces) – et prend en charge des résolutions de couche de 0,127 à 0,508 mm, ce qui le rend bien adapté à la production de gabarits, de fixations, d'outillages et de composants finaux avec précision et durabilité.
Matériaux
Antero 840CN03 est un thermoplastique ESD à base de PEKK offrant une résistance à la traction d'environ 95 MPa, une excellente résistance à la chaleur et aux produits chimiques, un faible dégazage et une alternative légère au métal. Il s'imprime sur des systèmes FDM® haute température pour produire des pièces personnalisées présentant des propriétés de dissipation statique constantes (résistivité de surface ~10^4–10^9 Ω/m²) et une durabilité chimique fiable.
Combinées à la Stratasys® F900™, l'imprimante de production 3D ultime pour les fabrications exigeantes, ces pièces hautes performances peuvent être produites de manière efficace et précise. Le F900™ dispose de la plus grande plate-forme de construction de sa catégorie, d'une répétabilité élevée, d'une précision maximale et d'un débit élevé. Avec un large choix de matériaux – des polymères hautes performances aux thermoplastiques techniques – il permet la production de composants durables, cohérents et précis. Un logiciel de contrôle puissant, une caméra intégrée, GrabCAD Print™, Insight™ et MTConnect optimisent le processus, surveillent de manière fiable les travaux et augmentent l'efficacité du processus de production.
Matériaux
Forward AM Ultrasint® PA11 ESD est une poudre de polyamide 11 d'origine biologique développée pour les processus de fusion sur lit de poudre. Elle offre des propriétés de décharge électrostatique pour une sécurité améliorée des processus de manipulation de systèmes électroniques sensibles. Le nylon dérivé de l'huile de ricin offre une résistance à la traction et une élasticité élevées, combinées à une bonne résistance chimique et à des performances ESD stables ; les résistances à la traction typiques varient d'environ 55 à 65 MPa en fonction de l'orientation de la construction et du conditionnement, avec des valeurs légèrement inférieures à l'état conditionné. Les pièces fabriquées à partir d'Ultrasint® PA11 ESD présentent une résistivité de surface et de volume réduite par rapport aux poudres PA11 non fonctionnalisées, permettant aux charges électrostatiques de se dissiper efficacement, tandis que les propriétés thermiques permettent une utilisation dans des applications industrielles exigeantes. Les applications typiques incluent les prototypes fonctionnels, les boîtiers et les composants électroniques dans les environnements sensibles aux décharges électrostatiques.
Imprimé sur la Nexa3D® QLS 260, une imprimante 3D SLS axée sur la productivité dotée d'un laser CO₂ de 60 W. Le matériau Ultrasint® PA11 ESD peut être utilisé efficacement à l'échelle industrielle. Le système est conçu pour des temps de cycle courts et un débit élevé. Il prend en charge une large gamme de thermoplastiques et autres poudres à haute température, et constitue une solution rentable pour la production industrielle de pièces SLS grâce à de faibles taux de rafraîchissement et un large choix de poudres grâce à son logiciel ouvert.
Matériaux
Imprimable avec

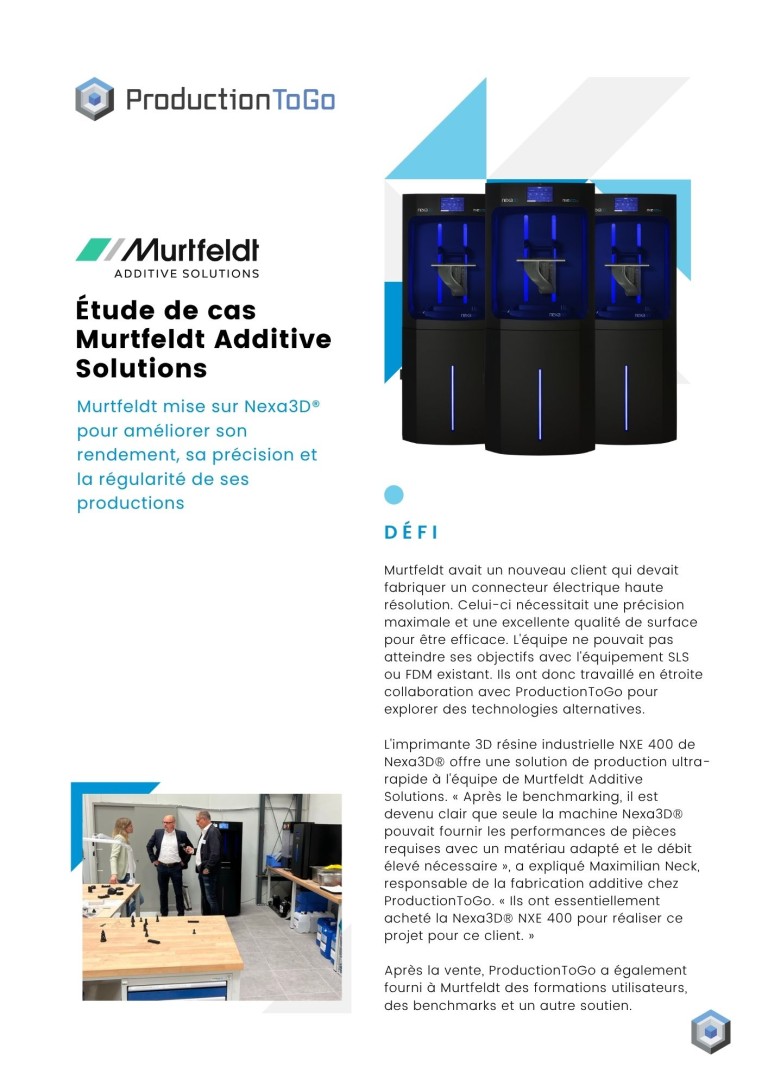

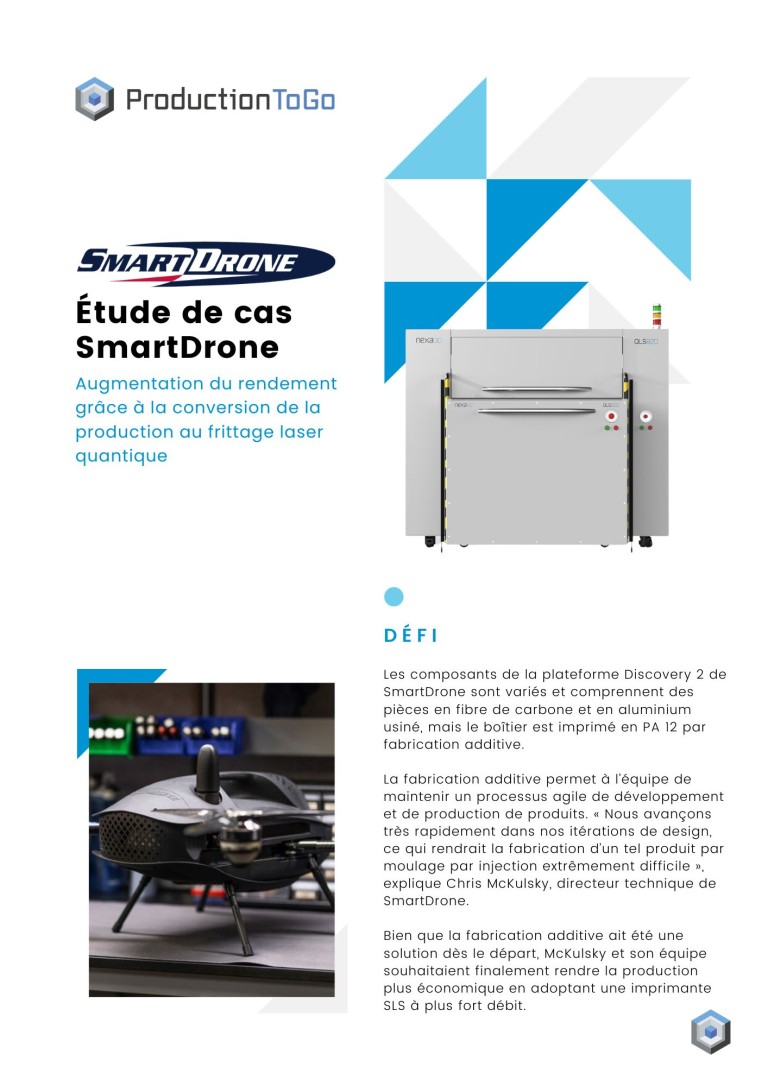

Cas d'usage
Téléchargez vos fichiers CAO et obtenez un prix instantané, avec le soutien du principal prestataire européen de services en fabrication additive.
